Microscope polarisant BioBlue - Euromex

Description et caractéristiques techniques

• Tête monoculaire inclinée à 45°, binoculaire ou trinoculaire inclinée à 30°, orientable sur 360° et sécurisée

• Système de polarisation avec polariseur gradué rotatif sur 360° et analyseur escamotable

• Platine circulaire Ø 129 mm, rotative sur 360°, avec deux valets de fixation

• Oculaire supplémentaire WF10×/18 mm avec réticule croisé et micromètre, fourni avec chaque modèle polarisant

• Double éclairage LED 1 W : Dual LED pour les modèles monoculaires et Dual (Neo)LED™ pour les modèles binoculaires et trinoculaires

• Deux températures de couleur : blanc froid 6 000–6 500 K et lumière chaude à teinte halogène 3 000–3 200 K

• Oculaire(s) grand champ WF10×/18 mm

• Objectifs semi-plans traités antifongique et antireflet

• Tourelle porte-objectifs inversée à quatre positions, montée sur roulements à billes

• Condenseur d'Abbe N.A. 1,25 sans code couleur, réglable en hauteur par pignon et crémaillère

• Mise au point macrométrique et micrométrique coaxiale, précision de 2 µm par graduation

• Panneau arrière multifonction avec rangements intégrés et alimentation USB-C

• Fonctionnement sur secteur ou avec trois batteries AA rechargeables

• Revêtement de protection antimicrobienne APL

• Garantie 10 ans sur les parties optiques et mécaniques et 2 ans sur les composants électriques et électroniques



Tête monoculaire, binoculaire ou trinoculaire

Trois configurations permettant d'adapter le confort d'observation et les possibilités d'exploitation des images aux besoins pédagogiques.

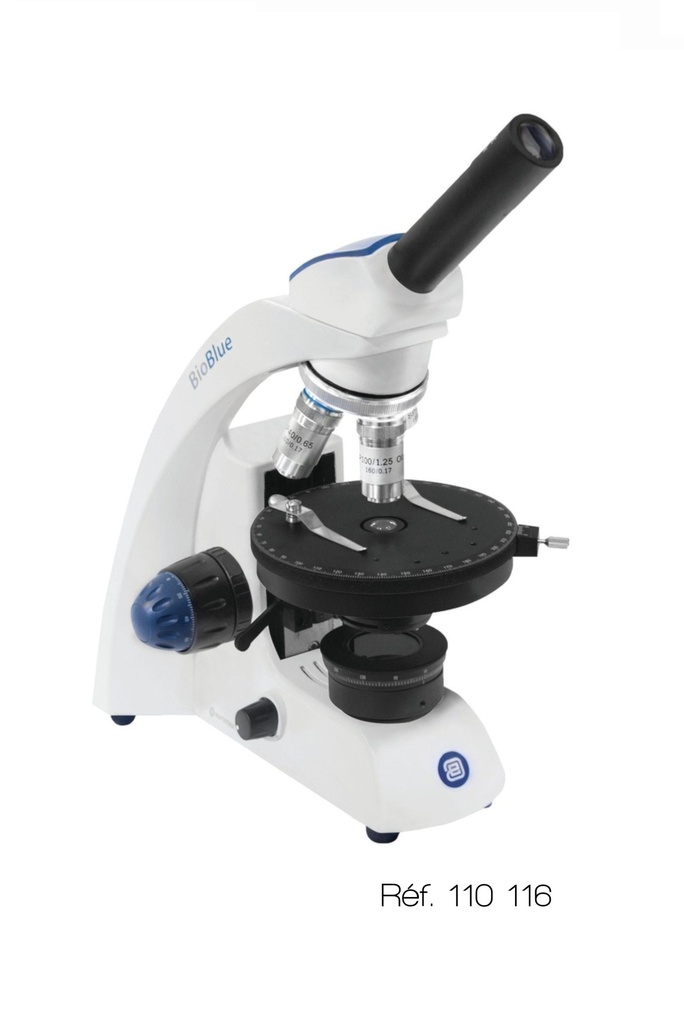

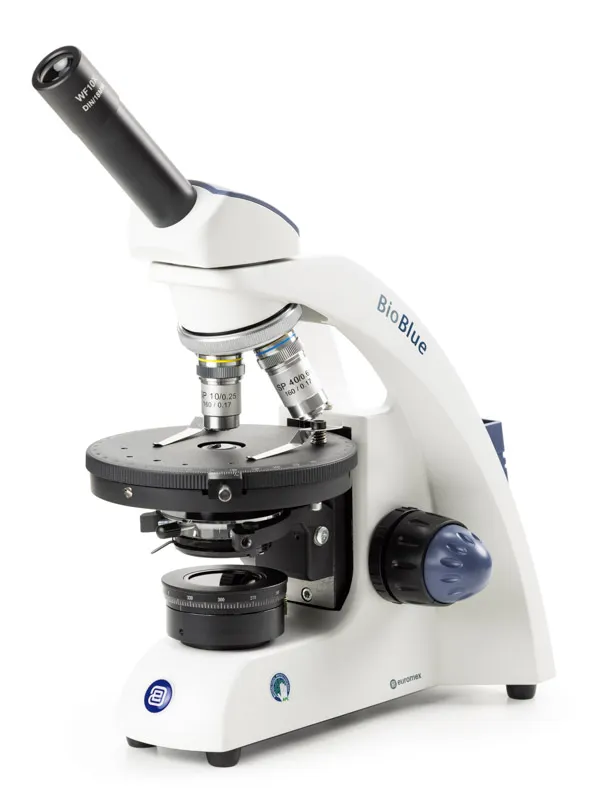

Modèles monoculaires – Réf. 110116, 110117 et 110118

• Tête monoculaire inclinée à 45°.

• Rotation sur 360° avec dispositif de sécurisation.

• Oculaire grand champ WF10×/18 mm sécurisé et équipé d'un pointeur.

• Oculaire supplémentaire WF10×/18 mm avec réticule croisé et micromètre pour les observations en lumière polarisée.

Modèles binoculaires – Réf. 110135, 110136 et 110119

• Tête binoculaire inclinée à 30°.

• Rotation sur 360° avec dispositif de sécurisation.

• Écart interpupillaire réglable de 48 à 75 mm.

• Réglage dioptrique de ± 5 sur le tube gauche.

• Deux oculaires grand champ WF10×/18 mm.

• Oculaire supplémentaire WF10×/18 mm avec réticule croisé et micromètre.

Modèles trinoculaires – Réf. 110137, 110138 et 110139

• Tête trinoculaire inclinée à 30°.

• Rotation sur 360° avec dispositif de sécurisation.

• Écart interpupillaire réglable de 48 à 75 mm.

• Réglage dioptrique de ± 5 sur le tube gauche.

• Deux oculaires grand champ WF10×/18 mm.

• Oculaire supplémentaire WF10×/18 mm avec réticule croisé et micromètre.

• Troisième tube destiné à recevoir une caméra de microscopie compatible, avec adaptateur approprié.

• Répartition optique fixe 50/50 entre l'observation et la voie caméra.

• Image redressée.

La configuration trinoculaire permet d'associer l'observation directe à l'acquisition d'images pour les démonstrations, les comptes rendus de travaux pratiques et l'analyse collective des préparations.

Système de polarisation

Un dispositif permettant d'étudier les propriétés optiques des matériaux et de mettre en évidence les phénomènes de biréfringence.

Les microscopes BioBlue® polarisants disposent des équipements suivants :

• Polariseur gradué rotatif sur 360°, monté sur le boîtier d'éclairage.

• Analyseur escamotable, monté sur une coulisse sous la tête du microscope.

• Platine circulaire rotative sur 360°, permettant de faire varier l'orientation de la préparation.

• Oculaire supplémentaire à réticule croisé et micromètre, facilitant le repérage et le centrage des structures observées.

L'analyseur escamotable permet de passer de l'observation en lumière ordinaire à l'observation entre polariseur et analyseur.

Ce dispositif permet notamment d'observer :

• Les variations d'intensité lumineuse selon l'orientation des cristaux.

• Les phénomènes d'extinction en lumière polarisée analysée.

• Les couleurs d'interférence de certains matériaux biréfringents.

• Les structures de lames minces de roches et de préparations minéralogiques.

• Certaines structures biologiques présentant des propriétés de biréfringence.

Oculaires

Modèles monoculaires

• Un oculaire grand champ WF10×/18 mm sécurisé, avec pointeur.

• Un oculaire supplémentaire WF10×/18 mm avec réticule croisé et micromètre.

Modèles binoculaires et trinoculaires

• Deux oculaires grand champ WF10×/18 mm.

• Un oculaire supplémentaire WF10×/18 mm avec réticule croisé et micromètre.

L'oculaire supplémentaire permet de disposer de repères visuels utiles pour l'orientation et l'observation des préparations en lumière polarisée.

Double éclairage LED 1 W – Dual LED / Dual (Neo)LED™

Deux technologies d'éclairage adaptées aux différentes configurations des microscopes BioBlue® polarisants, offrant notamment une lumière au spectre proche de celui d'une lampe halogène.

Les microscopes BioBlue® polarisants sont équipés d'un double système d'éclairage LED 1 W, permettant de sélectionner deux températures de couleur selon les préparations observées.

LED blanche 1 W – 6 000 à 6 500 K

• Lumière blanche froide, nette et adaptée aux observations microscopiques courantes.

• Éclairage favorisant une bonne visibilité des détails des préparations.

LED à teinte halogène 1 W – 3 000 à 3 200 K

• Lumière chaude dont le spectre est proche de celui d'une lampe halogène.

• Éclairage permettant d'améliorer le contraste pour certaines applications, notamment l'observation d'objets transparents.

• Rendu des couleurs particulièrement intéressant pour les observations en lumière polarisée.

Technologie selon les modèles

• Modèles monoculaires (110116, 110117 et 110118) : double éclairage Dual LED 1 W.

• Modèles binoculaires et trinoculaires (110135, 110136, 110119, 110137, 110138 et 110139) : double éclairage Dual (Neo)LED™ 1 W, utilisant la technologie NeoLED™ d'Euromex, conçue pour augmenter le flux lumineux disponible.

Les deux systèmes permettent de sélectionner la température de couleur et de régler l'intensité lumineuse pour adapter les conditions d'observation aux différentes préparations.

Tourelle porte-objectifs

Tourelle revolver inversée à quatre positions, montée sur roulements à billes.

Les versions polarisantes sont équipées d'un analyseur escamotable sur coulisse, positionné sous la tête du microscope.

Objectifs semi-plans parfocaux 45 mm

Des objectifs traités antifongique et antireflet, favorisant la transmission lumineuse et la qualité des observations.

Neuf modèles disponibles :

Caractéristiques des objectifs

• 4× / N.A. 0,10.

• 10× / N.A. 0,25.

• S40× / N.A. 0,65.

• S60× / N.A. 0,85 pour les versions x600.

• S100× / N.A. 1,25 à immersion pour les versions x1000.

Les objectifs S40×, S60× et S100× sont équipés d'une monture rétractable à ressort afin de limiter les risques de contact avec la préparation et de protéger les objectifs.

Platine circulaire rotative

Une platine spécialement adaptée aux observations en lumière polarisée, permettant de faire varier l'orientation de l'échantillon.

• Platine circulaire de diamètre 129 mm.

• Rotation sur 360°.

• Deux valets de fixation pour maintenir la lame microscopique.

• Déplacement manuel de la préparation.

La rotation de la platine permet d'observer les variations d'intensité lumineuse et les phénomènes d'extinction des matériaux biréfringents.

Condenseur d'Abbe N.A. 1,25

Un condenseur réglable en hauteur par pignon et crémaillère, adapté aux observations en lumière polarisée.

Les microscopes BioBlue® polarisants sont équipés d'un condenseur d'Abbe d'ouverture numérique N.A. 1,25, permettant de concentrer la lumière sur la préparation et d'adapter les conditions d'éclairage aux différents grossissements.

• Condenseur d'Abbe N.A. 1,25.

• Réglage en hauteur par pignon et crémaillère (rack & pinion), permettant un déplacement vertical progressif et précis.

• Diaphragme à iris pour ajuster l'ouverture du faisceau lumineux.

• Porte-filtre intégré.

Mise au point

Un mécanisme de mise au point précis, conçu pour faciliter les observations microscopiques et protéger les préparations.

• Commandes coaxiales macrométrique et micrométrique.

• 200 graduations.

• Précision : 2 µm par graduation.

• Déplacement : 0,4 mm par rotation.

• Course totale : environ 23 mm.

• Butée de sécurité réglable pour limiter les risques de contact entre les objectifs et la préparation.

• Réglage de friction de la commande macrométrique.

Ce mécanisme permet un ajustement progressif de la netteté, particulièrement utile lors de l'observation de structures fines.

Panneau arrière multifonction

Un espace de rangement intégré pour organiser les accessoires et faciliter l'utilisation quotidienne du microscope.

Le panneau arrière des microscopes BioBlue® comporte :

1. Un support permettant de ranger jusqu'à cinq lames microscopiques.

2. Deux logements pour les outils et accessoires.

3. Un emplacement de rangement pour l'alimentation électrique.

4. Un logement destiné à l'huile à immersion.

5. Une commande de sélection du double éclairage.

6. Un système intégré d'enroulement du câble.

7. Un port d'alimentation USB-C.

Cette conception permet de garder les accessoires à portée de main, de limiter leur dispersion et de faciliter le rangement du matériel après les travaux pratiques.

Alimentation

Fonctionnement sur secteur ou batteries rechargeables pour une utilisation flexible en salle de classe et en laboratoire.

• Trois batteries AA rechargeables.

• Port d'alimentation USB-C 5 V.

• Adaptateur secteur universel multiprise 100–240 V AC / 5 V DC.

• Fonctionnement autonome sans raccordement permanent au secteur.



Protection antimicrobienne APL

Les microscopes BioBlue® bénéficient du revêtement APL – Antimicrobial Protection Layer, destiné à limiter la prolifération des micro-organismes sur les surfaces traitées.

Cette protection contribue à prévenir la dégradation, la décoloration, les taches et les odeurs liées au développement microbien.

Sécurité antivol

Un emplacement antivol de type Kensington Security Slot est intégré à l'arrière du microscope.

Il permet de sécuriser l'appareil à l'aide d'un câble antivol compatible, particulièrement utile dans les salles de travaux pratiques et les laboratoires d'enseignement.

Statif ergonomique

Le statif des microscopes BioBlue® est conçu pour faciliter les manipulations régulières en milieu scolaire et en laboratoire.

Sa conception intègre les commandes de mise au point, le système d'éclairage et les différents espaces de rangement des accessoires.

Garantie

Une garantie longue durée adaptée à un usage régulier dans les établissements scolaires et les laboratoires.

• 10 ans sur les parties optiques et mécaniques.

• 2 ans sur les composants électriques et électroniques.



Accessoires fournis

Chaque microscope BioBlue® polarisant est livré avec :

• Un oculaire supplémentaire WF10×/18 mm avec réticule croisé et micromètre.

• Trois batteries AA rechargeables.

• Un adaptateur secteur universel multiprise 100–240 V AC / 5 V DC avec connexion USB-C.

• Un filtre blanc.

• Une housse de protection contre la poussière.

• Un manuel utilisateur.

• Un flacon d'huile à immersion de 5 ml pour les modèles équipés de l'objectif S100× à immersion (réf. 110118, 110119 et 110139).
