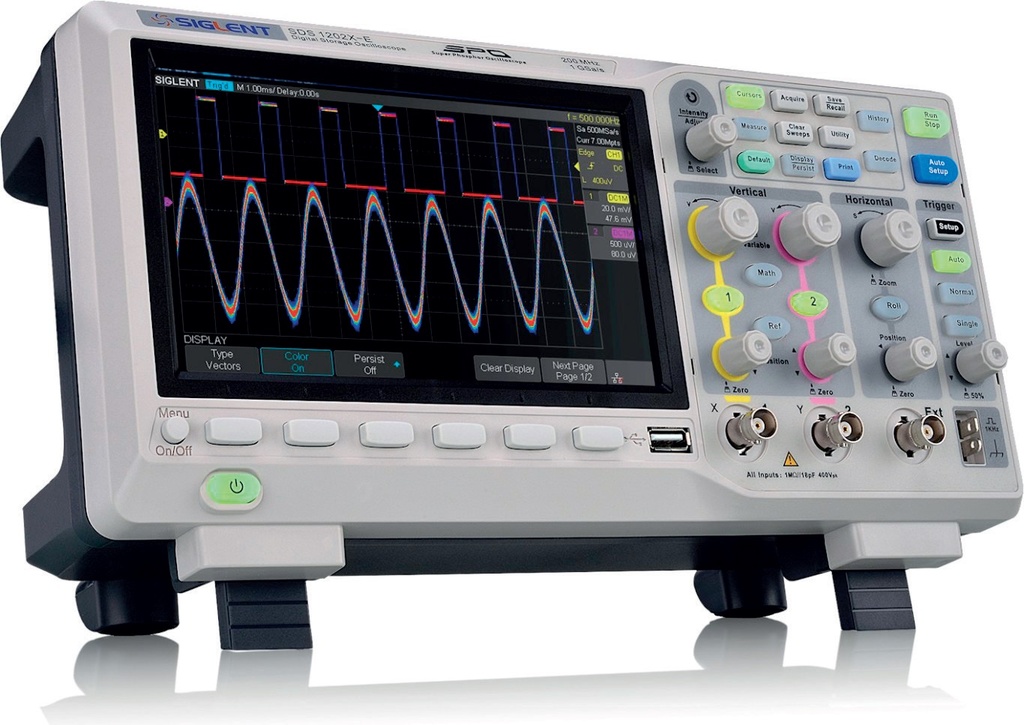

Oscilloscope numérique phosphore SDS1104X-E

Les oscilloscopes phosphore numériques (DPO) ont des caractéristiques d’affichage très proches de celles des oscilloscopes analogiques tout en gardant les avantages du numérique (mémoire, mesures automatiques…).

Les DPO utilisent un traitement en temps réel sur 3 dimensions : amplitude, temps et répartition de l’amplitude dans le temps.

Ceci permet ainsi de localiser et de caractériser les anomalies d’un signal (événements aléatoires, variations fines…) qui sont souvent insaisissables sur les oscilloscopes numériques traditionnels.

Bande passante :100 MHz

Nombre de voies : 4

Échantillonnage (temps réel) : 2x1 Géch/s

Temps de montée : 3,5 ns

Base de temps : 1 ns/div à 100 s/div

Sensibilité verticale : 0,5 mV/div à 10 V/div (1-2-5)

Profondeur mémoire : 14 MPts

Rafraichissement : 100,000 courbes/s (normal mode), 400,000 courbes/s (séquence mode)

Tension d’entrée max : 400 V

Impédance d’entrée : 1 MΩ ± 2%

Couplage d’entrée : DC, AC et GND

Déclenchement type : Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video

Déclenchement mode : Auto, normal, monocoup

Déclenchement et décodage séries : I2C, SPI, UART/RS232, CAN, LIN

Mesures automatiques : 38 mesures (Vmax, Vpp, Freq, Delay, …)

Fonctions mathématiques : + , - , x , / , FFT , d/dt , ∫dt , √

Affichage : Ecran TFT-LCD 7'' (800x480) - 24 bits

Interface : USB in, USB out, LAN, Pass/Fall, Trigger out, Sbus

Alimentation : 100-240 V AC, 50/60 Hz, CAT II

Dimensions : 312x134x150 mm

Masse : 2,5 kg

Garantie : 3 ans

Accessoires : Livré avec cordon alimentation, USB, manuel et 4 sondes
