Permet
d’étudier l'effet Venturi et de mesurer le débit d'air d'une soufflerie à
l'aide de capteurs manométriques de précision en utilisant la relation de
Bernoulli.
Le tube présente 3 sections différentes équipées chacune d'une sortie pour la mesure de la pression.
Diamètre interne supérieur : 30 mm
Diamètre interne intermédiaire : 22 mm
Diamètre interne inférieur : 14 mm
Diamètre externe des prises pour la mesure de la pression : 3 mm

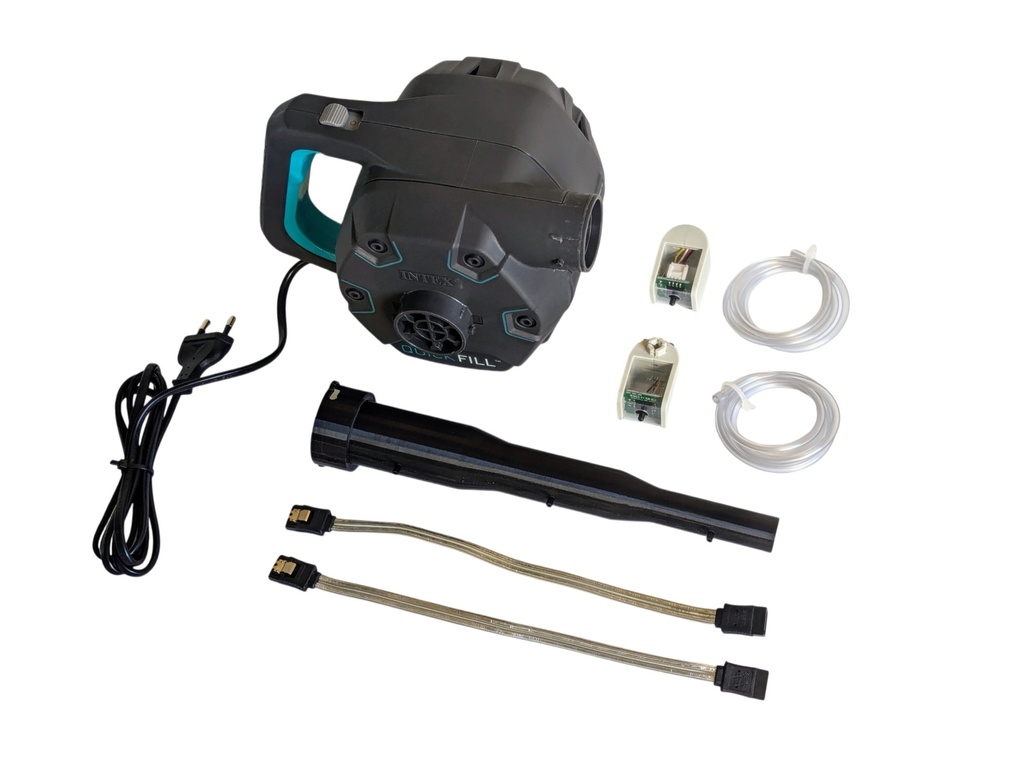

Composition :
Réf. 006 039 Soufflerie 12 litres/sec
Réf. 006 038 Tube venturi
Réf. 655 013 Câble SATA 25 cm Qté 2
Réf. 651 059 Capteur de faible pression 0-50 hPa Qté 2
Réf. 452 062 Tuyau souple dia. ext 4x dia. int. 2 mm (100 cm) Qté 2
Matériels complémentaires :
Au choix,

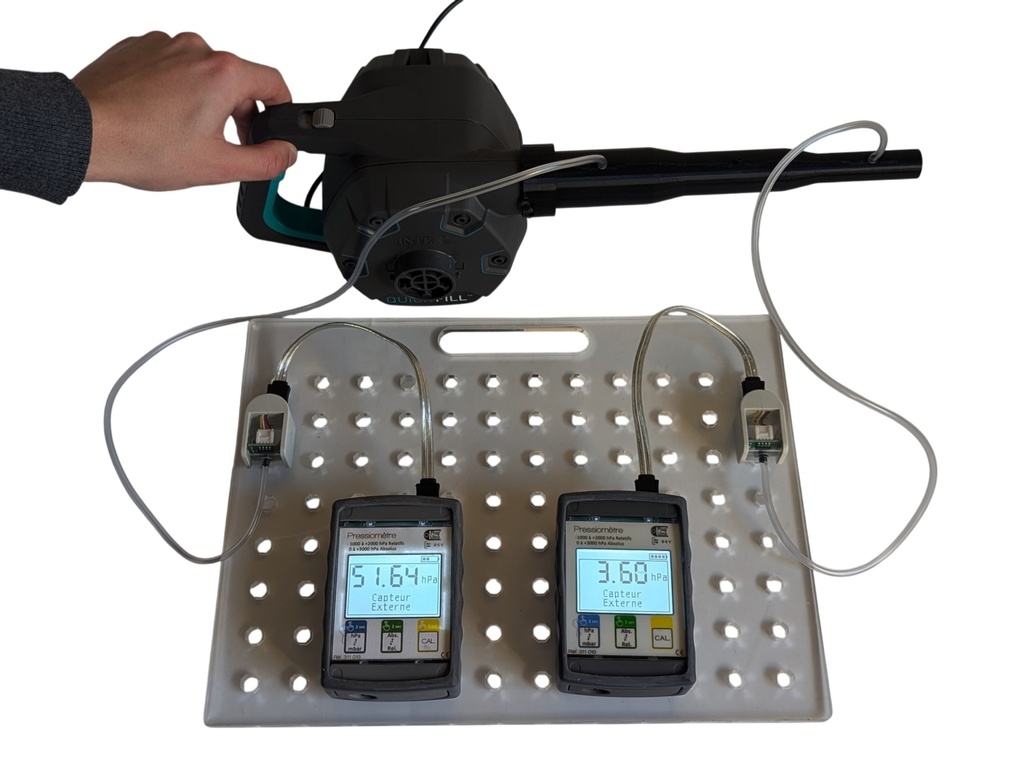

Mesures à l'aide de manomètres à affichage numérique
Réf. 311 013 Pressiomètre Qté 2

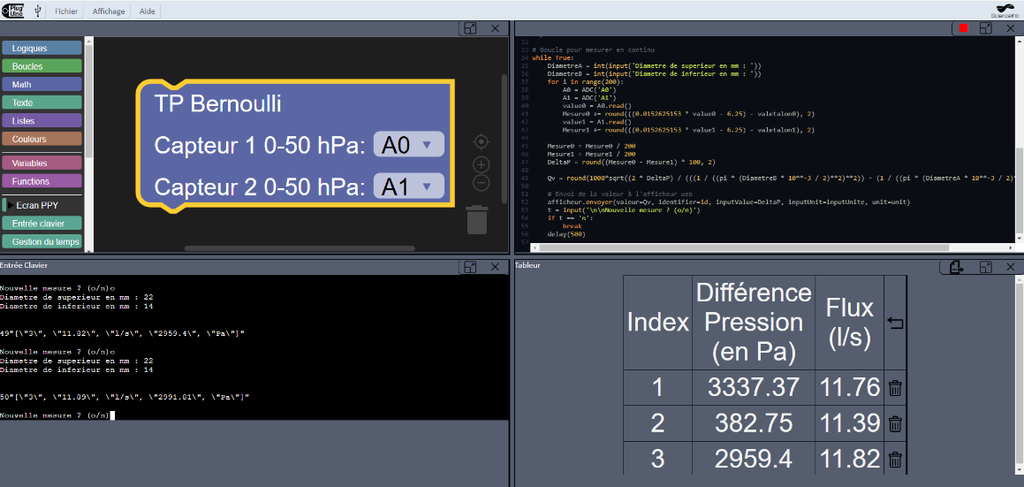

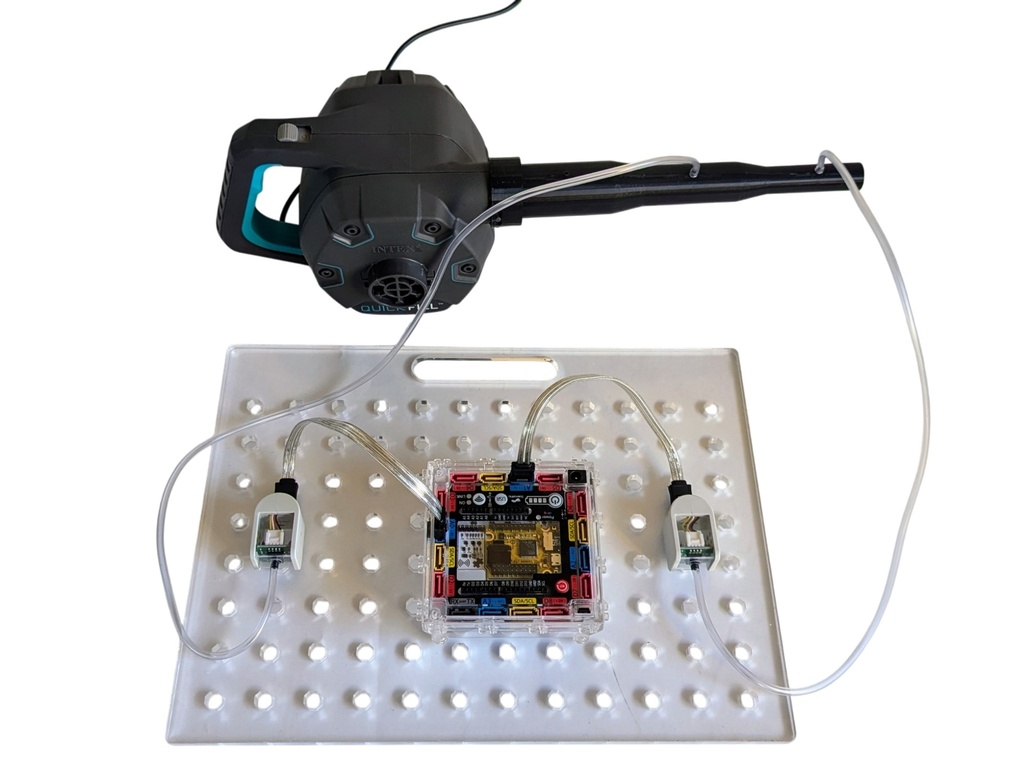

Mesures à l'aide d'un microcontrôleur et d'un ordinateur avec l'application gratuite ExaUinoPython
Réf. 650 005 Microcontrôleur Plug'Uino Py
