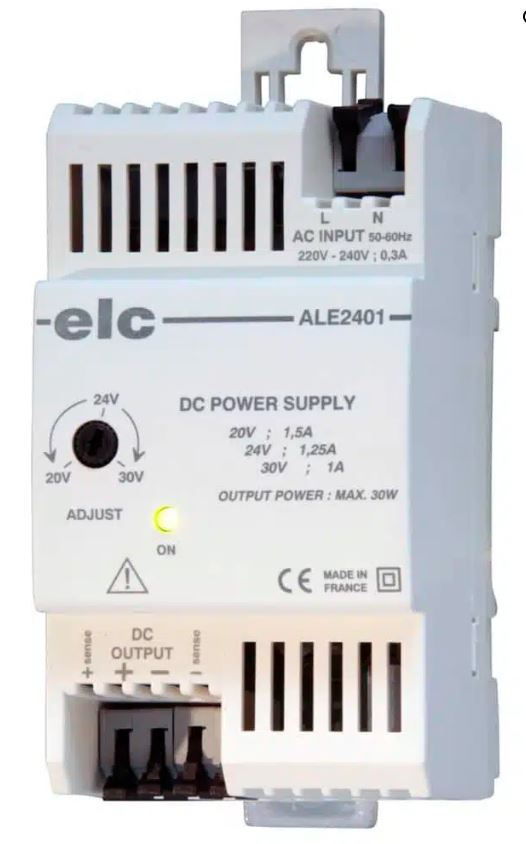

Alimentation ELC ALE2401 (pour rail DIN) ajustable de 20 à 30 V - 30 W

https://www.sonodis.fr/web/image/product.template/29965/image_1920?unique=3f85b08

45,00 € 45.0 EUR 52,00 € TVA comprise

52,00 € TVA comprise

Not Available For Sale


    Cette combinaison n'existe pas.



    Référence interne: ELCMS122402

    PRECISE : Ondulation de sortie < 3 mV efficace.
    Télérégulation pour compenser les pertes en ligne.

    PRATIQUE :
     Tension de sortie ajustable de 20 à 30 V.
    Borniers à ressorts avec leviers.

    PROTEGEE :
     contre les courts-circuits.
    FACILE :
     Montage direct sur rail DIN ou fixation murale.

    Tension
    • Sorties flottantes sur bornier à ressorts avec leviers.

    • Section maxi du fils : 2,5 mm² (AWG12).

     Tension de sortie : ajustable de 20 à 30 V.

    • Régulation : < 20 mV pour une variation de charge de 0 à 100%.

                              < 5 mV pour une variation secteur de ±10%.

    • Ondulation : < 3 mV efficace comprenant :

                              < 3 mV crête à crête du signal à 65 kHz

                              < 4 mV crête à crête du signal à 100 Hz

                             < 20 mV crête à crête des pics de commutations

     Temps de maintien : 50 ms à 100% de la charge (secteur à 230 V)

    • Visualisation : Led verte « alimentation en fonctionnement »

    Intensité
    • I maxi : 1.5 A à 20 V

                      1.25 A à 24 V

                      1 A à 30 V

    Puissance
    • Puissance max. de sortie : 30 W.

    Protections
    • Contre les courts-circuits par disjonction avec réarmement automatique.

    • Contre les transitoires sur le circuit primaire, par varistance.

    • Contre les surintensités sur le circuit primaire, par fusible.

    Télérégulation
    • Correction de la chute de tension dans les câbles (méthode 4 fils).

    • Entrée sur bornier à ressorts avec leviers pour fils de 2,5 mm² (AWG12).

    • Correction : 3 V maxi (1,5 V par câble).

    • Régulation : < 30 mV pour une variation de charge de 0 au maxi

    Autres caractéristiques
     Sécurité : Classe II, sortie TBTS, conforme aux normes
    EN 61010-1, EN 61010-2-201 et EN 62368-1.
    • CEM : Conforme aux normes EN 61000-6-2 et EN 61000-6-4.

    • Catégorie de surtension : II ; Degré de pollution : 2.

    • Altitude de fonctionnement :
     < 2000 m.
    • Indice de protection : IP 30.

    • Température de fonctionnement : -25 °C à +70 °C.
    dérating : 1 W/°C à partir de +55 °C.
    • Alimentation : Secteur 220-240 VAC (190 à 264 VAC), 50-60 Hz.

    • Entrée secteur :
     Borniers à ressorts avec leviers, pour fils de 2,5 mm² (AWG12).
    • Consommation : 34.5 W maxi.

    • Rigidité diélectrique : 3000 VAC entre entrée et sortie.

    • Présentation : Boîtier modulaire (3 modules) en polycarbonate,
    sérigraphié.
    • Dimension : 54 x 95 x 58 mm (l x h x p).

    • Fixation : Clips intégré au coffret pour rail profilé 35×7.5 mm
    ou 35×15 mm
    • Fixation murale amovible intégrée
    au coffret pour vis de 4mm.
