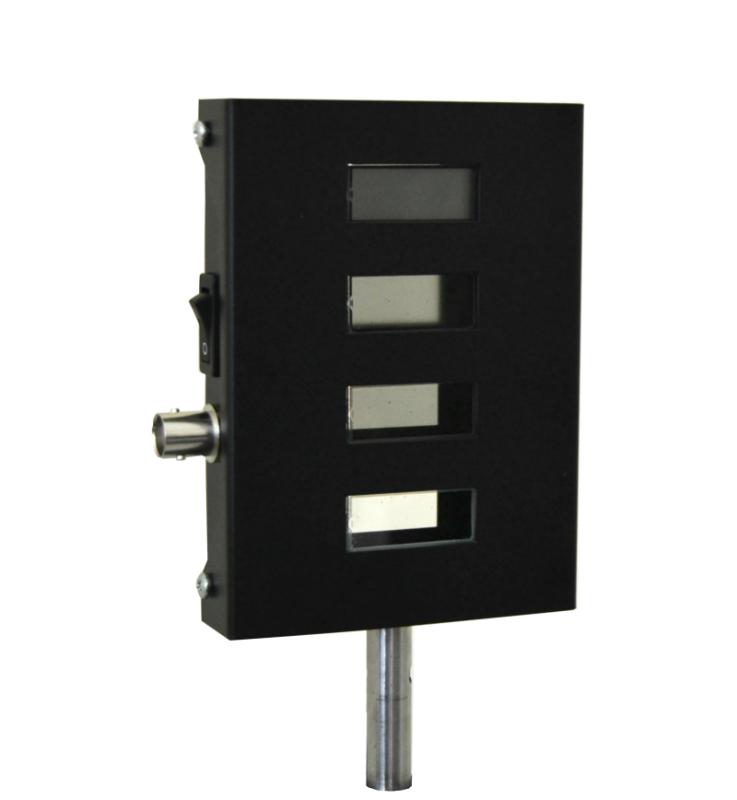

Etude d'un écran LCD
Référence interne:
S57963
Cet écran LCD pilotable permet d’analyser certaines propriétés optiques des cristaux liquides. Les 4 afficheurs fournis sont montés à des stades différents de fabrication. En positionnant le LCD sur un banc entre 2 polariseurs, on retrouve pas à pas la constitution d’un afficheur LCD du type «écran de calculatrice».
En alimentant celui-ci en tension et en fréquence via la prise BNC, on peut déterminer l’effet de ceux-ci sur la polarisation du dispositif, son temps de réponse, son seuil d’activation et sa bande passante.
• Composition :
Monture de protection en aluminium avec 4 écrans :
- 1 écran complet.
- 1 écran sans le film réflecteur.
- 1 écran sans le polariseur arrière.
- 1 écran seul.
• Pilotable en AC/DC via BNC
• Interrupteur
• Tige diamètre Ø10 mm
