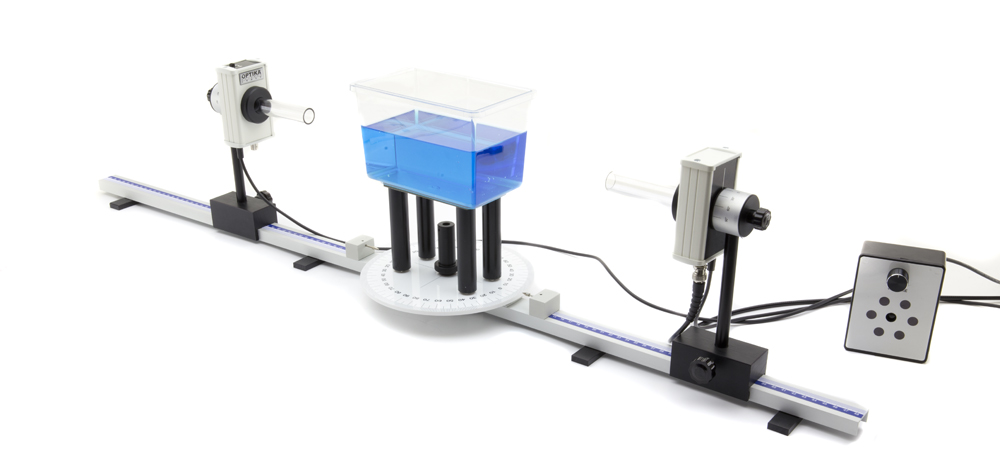

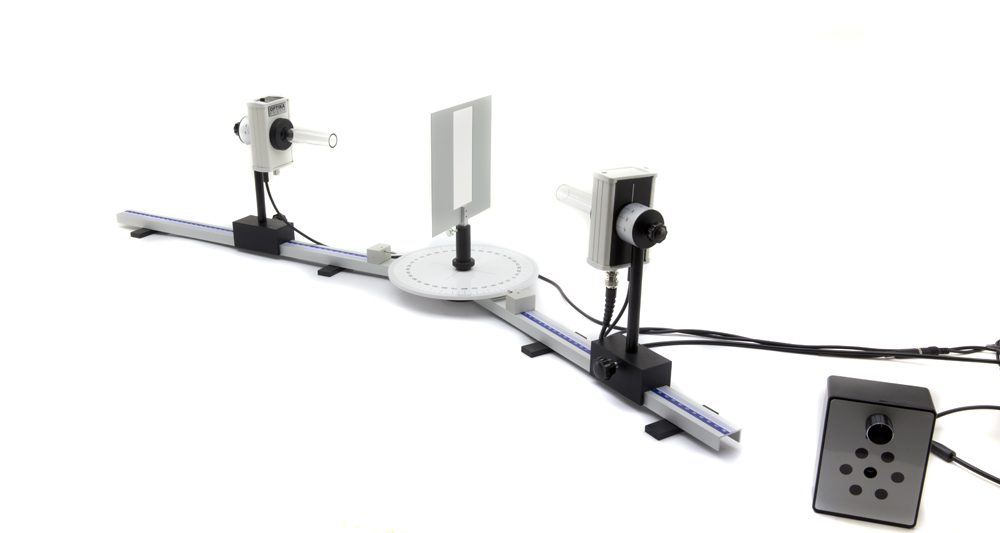

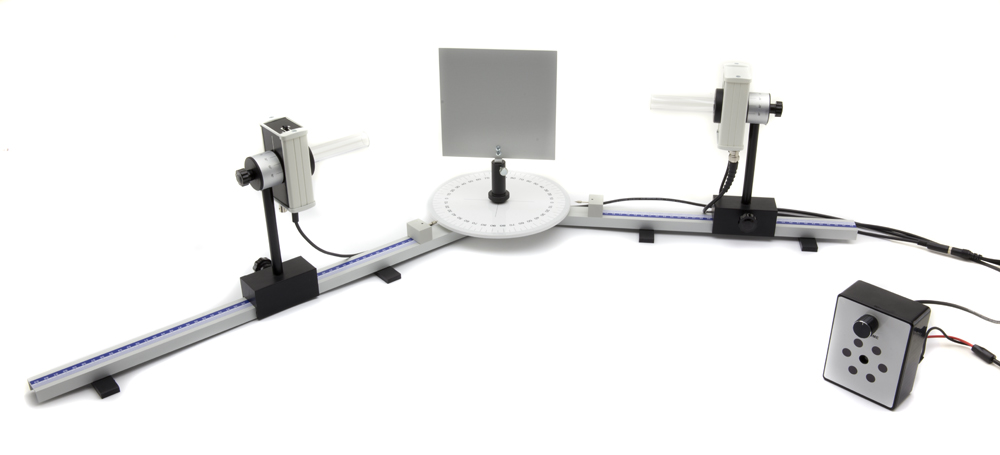

Cet ensemble permet la réalisation de nombreuses expériences avec les ondes centimétriques (longueur d’onde 2.7cm) grâce aux nombreux accessoires fournis : réflection, réfraction, diffraction, ondes stationnaires, polarisation, indice d’absorption et de réflexion, étude du prisme, ...
Caractéristiques de l’émetteur de micro-ondes :
• Fréquence de fonctionnement : 11±1,1GHz.
• Puissance de sortie : ≥10mW.
• Signal de modulation d’entrée : 1kHz musique on-off.
• Signal de modulation de sortie : ≥1Vpp
Caractéristiques du récepteur avec amplificateur :
• Gain de l’amplificateur : ≥60dB.
• Contrôle de l’amplitude et de la sensibilité Nombreux accessoires fournis dont antenne réceptrice déportée, écrans, cuve, prisme en paraffine.

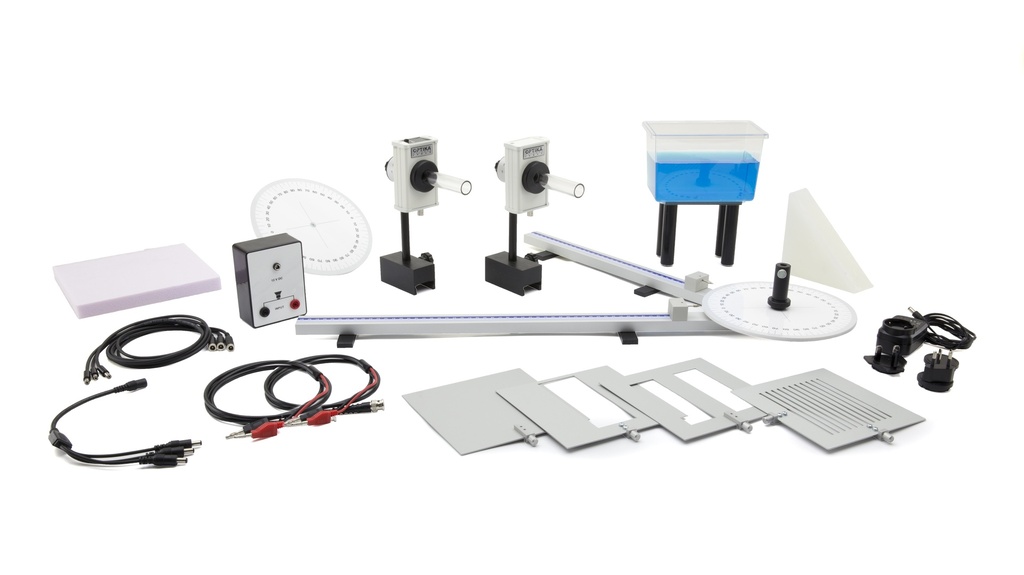

Composition :
1 émetteur micro-ondes avec support
1 Récepteur micro-ondes avec support
1 alimentation 12 V CC
1 câble à trois bornes pour l'alimentation avec rallonges
1 Rail articulé avec rapporteur
1 haut-parleur
2 BNC – câble banane double
1 Panneau de polystyrène expansé
1 plateau
1 Support de plateau
1 plaque métallique 150 x 150 mm
1 rapporteur avec index
1 prisme de paraffine
1 Plaque métallique avec 11 fentes
1 Plaque métallique avec 1 fente simple
1 Plaque métallique avec 2 fentes
1 règle linéaire
