• Pour une mesure simple et rapide
du rythme cardiaque
• Au repos et/ou après un effort.

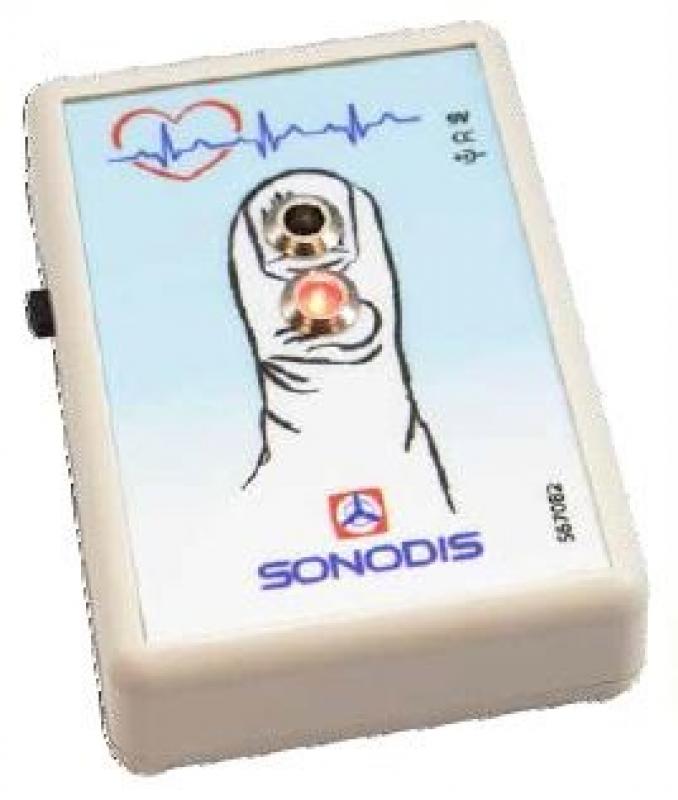

• Posez le doigt sur le capteur et
observez le signal à l’aide d’un
oscilloscope ou d’une console ExAO
possédant une entrée analogique.
• Idéal aussi bien pour la physique
que pour les SVT.
• Fonctionne avec une pile de 9V
(fournie) ou un bloc secteur
Principe de la mesure optique du rythme cardiaque :
La mesure optique du rythme cardiaque repose sur l’émission de la lumière par une LED d’une part et sur un capteur qui réceptionne le signal lumineux réfléchi d’autre part. Notre peau est en effet constituée de trois couches distinctes : l’hypoderme, le derme et l’épiderme. Le derme est vascularisé : il contient de nombreux capillaires remplis de sang. Quand le coeur pompe du sang, il module légèrement la quantité de sang présente dans le derme. Le principe est donc d’envoyer de la lumière au coeur des capillaires et, selon le niveau de lumière reflétée, le capteur sera capable de déterminer l’afflux de sang et par conséquent la fréquence cardiaque. Ce type de mesure s’appelle la photoplethysmographie (PPG).
