Description et caractéristiques techniques

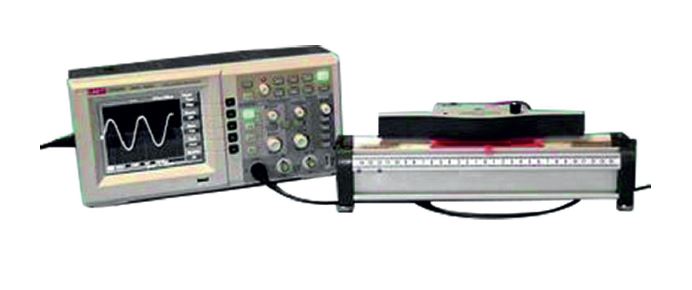

L’oscillateur mécanique horizontal à coussin d’air est un dispositif pédagogique destiné à l’étude expérimentale des oscillations libres, de la période des oscillations et de l’influence de la masse sur le mouvement oscillatoire.
Un système de lecture optique mesure la position du mobile grâce à un film solidaire du chariot et délivre une tension analogique proportionnelle au déplacement, comprise entre -2,5 V et +2,5 V. Cette sortie permet de visualiser et d’enregistrer les oscillations sur un système ExAO ou sur un oscilloscope numérique à mémoire.
Principales applications pédagogiques
- Étude des oscillations mécaniques libres.
- Mesure et visualisation de la période des oscillations.
- Étude de l’influence de la masse du mobile sur la période : T⁻² = f(M).
- Exploitation des mesures avec un système ExAO ou un oscilloscope numérique.
- Étude de l’influence de la raideur des ressorts sur les oscillations.
- Possibilité d’étudier les frottements fluides grâce à l’ailette amovible.
La constante de raideur des ressorts peut être modifiée en réduisant le nombre de spires actives, permettant d’adapter le dispositif à différentes expériences sur les oscillations mécaniques.
Avantages
- Mesure optique du déplacement du mobile.
- Sortie analogique proportionnelle à la position.
- Visualisation des oscillations sur ExAO ou oscilloscope numérique à mémoire.
- Étude quantitative de la relation entre masse et période des oscillations.
- Ressorts à raideur variable.
- Ailette amovible pour l’étude des frottements fluides.
- Format compact, adapté aux paillasses de laboratoire.
- Mallette de rangement en aluminium pour faciliter le stockage et le transport.
Composition
- 1 chariot avec film solidaire.
- 2 films de rechange.
- 2 jeux de ressorts, dont 1 jeu de rechange.
- 5 surcharges.
- 1 ailette amovible pour l’étude des frottements fluides.
- 1 adaptateur secteur 12 V.
- 1 mallette de rangement en aluminium.
Caractéristiques techniques
- Dimensions : 340 × 85 × 100 mm.
- Sortie analogique : -2,5 V à +2,5 V.
- Connexion : douilles banane Ø 4 mm.
- Alimentation : adaptateur secteur 12 V fourni.
